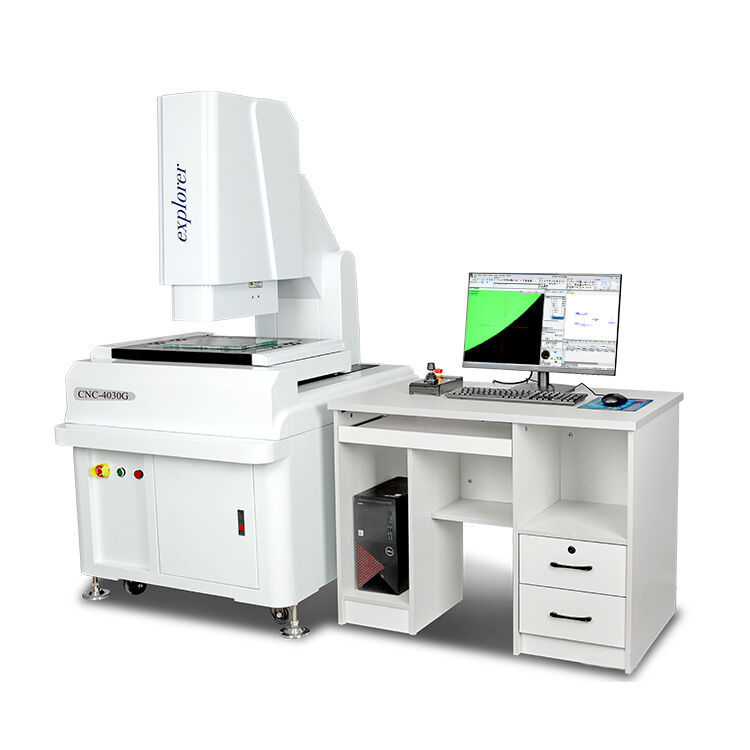

Industriële CNC-videometersystemen met hoge kwaliteit
|
Artikel 2
|
CNC-3020AH
|
CNC-4030AH
|
CNC-5040AH
|
|
Afmeting ((mm) ((L)×W×H)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
Meetbereik ((mm) ((X)×Y×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
Meting nauwkeurigheidμm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
Herhaalbaarheid (μ(m)
|
3
|
3
|
3
|
|
Gewicht ((kg)
|
300
|
380
|
450
|
|
Afbeelding en meting
|
CCD
|
Japanse SONYCcD
|
|
|
Len.
|
H- Ik weet het. definitie zoomlens/continuumvergroting 0,7-5,0x
|
|
|
Vergroting
|
40-230X(Alleen ter referentie, bij verschillende camera's en objectieven zal de vergroting verschillen.)
|
|
|
optische resolutie
|
x/y/z-as o.0002 mm (0,2um)
|
|
|
Werkafstand
|
108 mm
|
|
Metingssoftware
|
Het combineren van de 3D-metingssoftware ontwikkeld door de geïmporteerde softwarefunctie om de grensresolutie te verbeteren.
|
|
Voersysteem
|
X/Y/Z drieassige hoogwaardige Taiwan servomotor, dubbel gesloten lus besturingssysteem
|
|
Verlichting
|
Programma-gecontroleerde vijf-ring acht-zone oppervlakte lichtbron,LED contour lichtbron, coaxiale lichtbron. Verschillende kleuren worden toegevoegd aan verschillende producten.
|
Functiebeschrijving:
Elementenmeting: meting van punten, lijnen, cirkels, bogen, hoeken, ovaal, rechthoek
vooraf bepaald aantal punten, automatische identificatiepunten, lijnen, cirkels, bogen.
Elementenstructuur: Centrumconstructie, het snijpunt van de structuur, het middenpunt, lijnstructuur,
Ronde structuur, hoekconfiguratie.
Vooraf ingestelde elementen: punten, lijnen, cirkels, bogen.
Axis coördinatensysteem opnieuw instellen.
Graphics: Graphics zoomen, graphics vernauwing, graphics pan, graphics geselecteerd, selecteer de cirkel, verwijder de
Zoominstellingen, stel het beeld in grijs, verzadiging, contrast, opslaan, beelden in BMP-formaat.
Een verscheidenheid van rand finder modus, de computer automatisch nemen punten, automatische identificatie rond, boog sterk
Verbeteren van de snelheid van de mijnen.
Ons voordeel.
Volledig automatische meting met hoge precisie, CNC-controle met vier assen.
Machines met hoge precisie en hoge sterkte: marmeren basis/kolom/werkbank van klasse 00 met hoge precisie en goede stabiliteit
XYZ drie-assig geïmporteerd precisie lineaire gids / geïmporteerd slijpgraad kogelschroef aandrijfsysteem, lange levensduur en goede stabiliteit.0.2um.Hoge precisie metalen patch liniaal o.2um.
De Wm0750 automatische zoom opticallens maken volledig automatische metingen mogelijk zonder zoomcorrectie.
HD SONY CcD-camera met hoogwaardig meetscherm
Autofocusmeting, optische hoogtemetrische vlakheid, UK RENISHAW contactsonde,
Programma-gecontroleerd vijf-ring acht-zone surace licht souceLED contour lichtbron, coaxiale lichtbron. Verschillende kleuren worden toegevoegd aan verschillende producten.
Het is uitgerust met een joystick voor een gemakkelijke bediening in elke positie.
De navigatie-CCD-camera geeft de meetpositie aan, die snel en gemakkelijk te vinden is.
Het combineren van de 3D-metingssoftware ontwikkeld door de geïmporteerde softwarefunctie om de grensresolutie te verbeteren.
Onze diensten
2.Tijdens deze periodeWe zullen gebruikers telefonisch en via internet onderwijzen met een gecombineerde after-sale adviesdienst.
3.We bieden levenslange garantie diensten van de machine voor gebruikers met kosten.
01.Als de machine uitvalt door onze kant, kunt u de onderdelen terugsturen naar ons en de kosten aan onze kant.
02.Maar als onze technici nodig hebben, komen ze naar de klant toe voor training.de technische dienstverlening is gratis,
Behalve ticket en accommodatie.
4.Extra garantieperiode: Wij zullen zorgenaan de gebruiker naverkoop lange levensduurAdviesdienst.
5.Ons bedrijf heeft reserveonderdelen die tegen kosten aan de gebruikers kunnen worden verstrekt.
6.We hebben gebruikersmet technische dienstverlening na verkoop met toegevoegde waarde tegen een levenslange prijs,
certificaat
1.onze software via de nationale professionele organisatie van standaard meting certificering
2.Onze machines kunnen HSR bureau van standaard meting certificering geven
