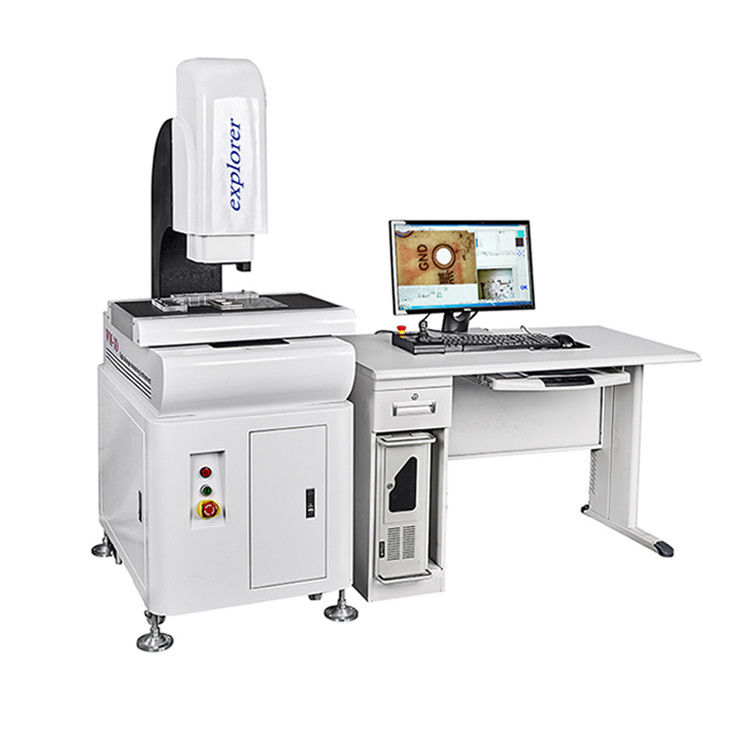

Industriële CNC video het meten machinehoogte - kwaliteitsvisie die de dimensie meten die van het machinebeeld systeem meten
|
Punten
|
Cnc-3020AH
|
Cnc-4030AH
|
Cnc-5040AH
|
|
Afmeting (mm) (L ×W ×H)
|
700*850*1650
|
800*900*1650
|
900*1050*1650
|
|
Het meten van waaier (mm) (X ×Y ×Z)
|
300*200*200
|
400*300*200
|
500*400*200
|
|
Het meten van Nauwkeurigheid (μm
|
3+L/200
|
3+L/200
|
3+L/200
|
|
Herhaalbaarheid (μm)
|
3
|
3
|
3
|
|
Gewicht (kg)
|
300
|
380
|
450
|
|
Beeld en het Meten
|
CCD
|
Japanse SOnYCcD
|
|
|
Len
|
Hoge definitie zoomlens/Ononderbroken vergroting 0.7-5.0x
|
|
|
Vergroting
|
40-230X (voor slechts verwijzing. Met verschillende camera en lens zal de vergroting verschillend zijn. )
|
|
|
ptical schaalresolutie
|
x/Y/z as o.0002mm (0.2um)
|
|
|
Het werk afstand
|
108mm
|
|
Metingssoftware
|
Combineer de 3D metingssoftware door de ingevoerde softwarefunctie wordt ontwikkeld de grensresolutie te verbeteren die.
|
|
Drijfsysteem
|
X/Y/Z three-axis servomotor van hoge prestatiestaiwan, verdubbelt het gesloten systeem van de lijncontrole
|
|
Verlichting
|
Programma-gecontroleerde vijf-ring acht-streek oppervlakte lichtbron, LEIDENE contour lichtbron, coaxiale lichtbron. De verschillende kleuren worden toegevoegd aan verschillende producten.
|
Functiebeschrijving:
Elementenmeting: Metende punten, lijnen die, cirkels, bogen, hoeken, ovaal, rechthoek a meten
vooraf bepaald aantal punten, automatische identificatiepunten, lijnen, cirkels, bogen.
Elementenstructuur: Centrumbouw, de kruising van structuur, de middelpuntstructuur, lijnstructuur,
ronde structuur, hoekconfiguratie.
Vooraf ingestelde elementen: punten, lijnen, cirkels, bogen. De gecoördineerde vertaling, maakt het werkstuk recht. Maak om het even welk recht
terugstellen van het as het gecoördineerde systeem.
Grafiek: Het grafiekgezoem, grafiek het versmallen, grafiekpan, geselecteerde grafiek, selecteert de cirkel, schrapt
grafische, grafische druk. De gezoemmontages, plaatsen het beeld grijs, verzadiging, contrast, sparen, beelden in BMP formaat.
Een verscheidenheid van wijze van de randvinder, de computer neemt zeer automatisch punten, automatische identificatieronde, boog
verbeter de snelheid van het mijnbouwpunt.
Ons voordeel
High-precision volledig automatische meting, CNC vier-as controle.

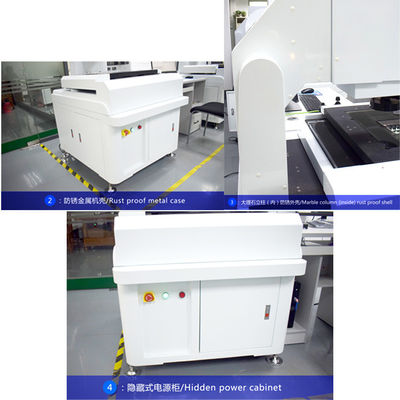

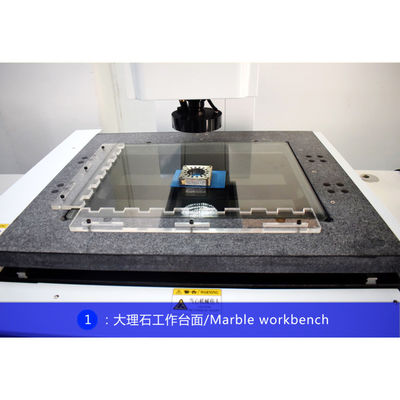

High-precision en met hoge weerstand machine: 00 klassen marmeren basis/kolom/werkbank met hoge precisie en goede stabiliteit

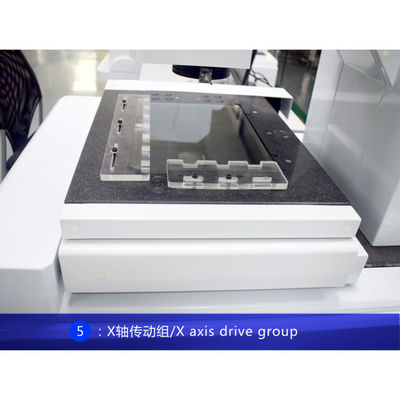

Three-axis ingevoerde de precisie lineaire gids van XYZ/ingevoerde malende het systeem van de de schroefaandrijving van de rangbal, met lange levensuur en goede stability.0.2um. Het flardheerser o.2um van het hoge precisiemetaal.
Het automatische gezoem van Wm0750 opticallens laat volledig automatische meting zonder de behoefte aan gezoemcorrectie toe.

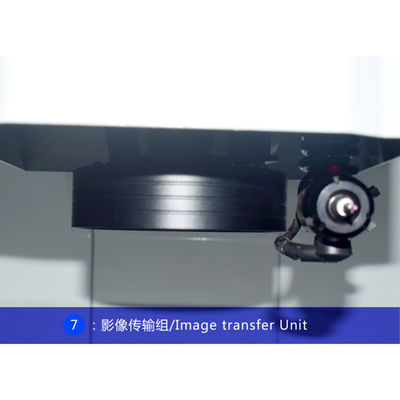

HD de camera van SONY CcD met hoogte - het scherm van de kwaliteitsmeting
Autofocusmeting, optische altimetry vlakheid, Britse RENISHAW contactsonde,
Programma-gecontroleerde vijf-ring geeft de contouren aan acht-streek surace het licht souceLED van lichtbron, coaxiale lichtbron. De verschillende kleuren worden toegevoegd aan verschillende producten.
Het is uitgerust met een bedieningshendel voor gemakkelijke verrichting bij om het even welke positie.
De navigatieccd camera wijst op de metingspositie, die snel en geschikt de plaats te bepalen van voor meting is.
Combineer de 3D metingssoftware door de ingevoerde softwarefunctie wordt ontwikkeld de grensresolutie te verbeteren die.
Onze Diensten
2. Tijdens deze periode, zullen wij telefoon nemen en Internet die aan gebruikers met een verbindende naverkoop voorlichtingsdienst onderwijzen.
3. Wij verlenen de diensten van de het levensgarantie van machine voor gebruikers met kosten.
01. Als de machinemislukking door onze kant wordt veroorzaakt, u de vervangstukken naar ons en de kosten kan terugsturen door onze kant die.
02. Maar als komen de behoeften onze technicus aan klantenkant voor opleiding, is de technische dienst vrij,
behalve kaartje en aanpassing.
4. Extra garantieperiode: Wij zullen aan gebruikersnaverkoop voorlichtingsdienst met lange levensuur verlenen.
5. Ons bedrijf heeft vervangstukken die voor de gebruikers met kosten kunnen worden verstrekt.
6. Wij boden gebruikers de naverkoop technische dienst op de toegevoegde waarde door aan preferentiële prijs voor het leven,
Verwante producten
Hand meetinstrument CNC automatisch meetinstrument Hulpmiddelmicroscoop
Groot brug meetinstrument Profielprojector gecoördineerde metende machine
certificaat
1.our software door de nationale professionele organisatie van standaardmetingscertificatie
2.our de machines kunnen HSR-agentschap van standaardmetingscertificatie geven
